안녕하세요!

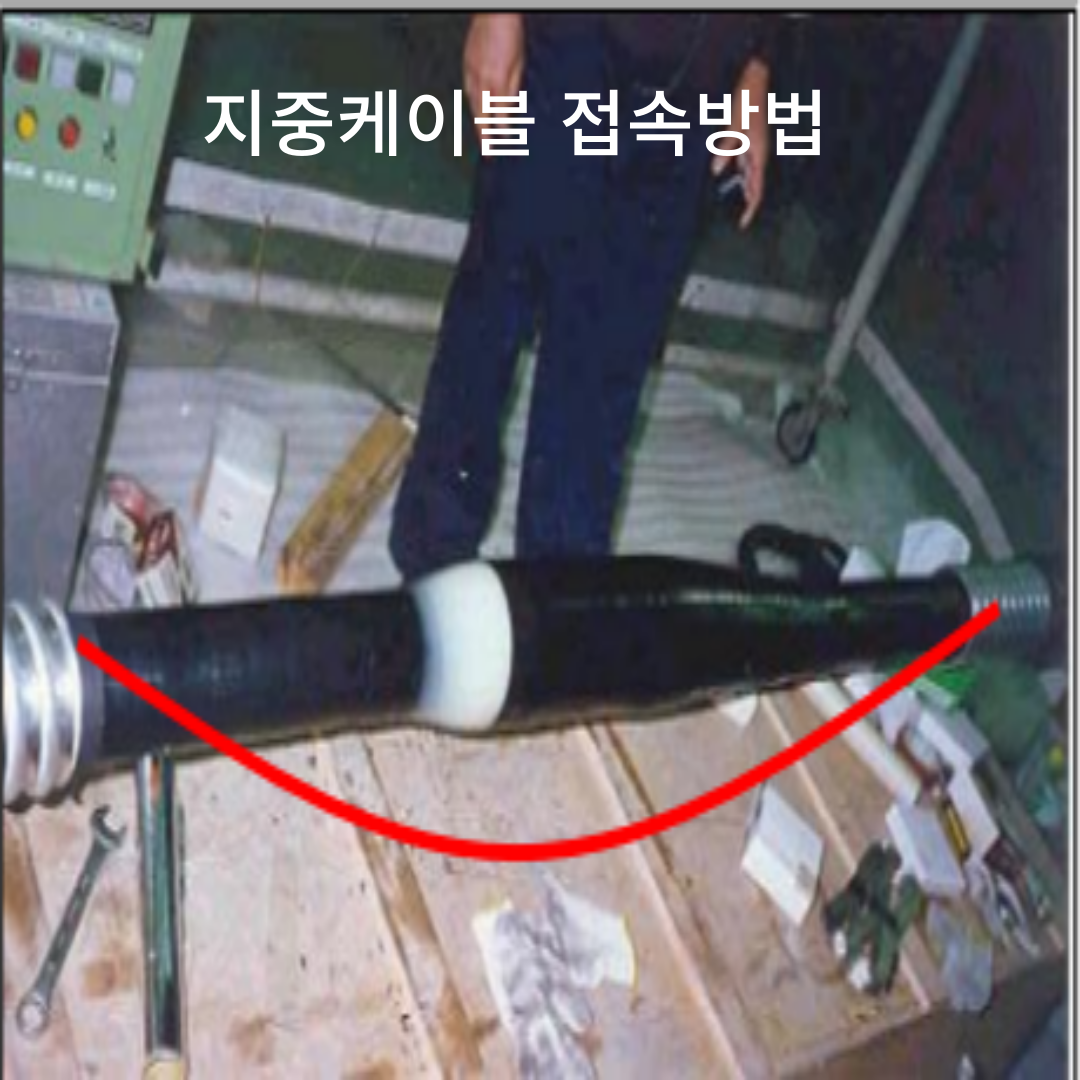

전력망의 핵심 인프라 중 하나인 **지중케이블(Underground Cable)**은 눈에 보이지 않지만 도시의 전력을 안전하게 공급하는 중요한 요소입니다. 오늘은 전력 시스템에서 필수적인 지중케이블 접속 방식에 대해 쉽고 흥미롭게 설명해 보겠습니다.
Ⅰ. 개요
1. 지중케이블 접속 방식의 중요성
지중케이블은 외부 환경으로부터 보호되지만, 케이블의 길이 제한 및 유지보수를 위해 반드시 여러 지점에서 접속이 필요합니다. 접속 방식에 따라 전력 손실, 안정성, 유지보수 비용 등이 달라질 수 있어 적절한 방법을 선택하는 것이 매우 중요합니다.
2. 주요 지중케이블 접속 방식
지중케이블의 접속에는 직선접속(Straight Joint), 스톱접속(Stop Joint), 종단접속(Terminal Joint) 등이 있습니다.
- 직선접속: 동일한 케이블을 직선으로 연결하는 방법
- 스톱접속: 급유 구간을 분리하면서 도체만 연결하는 방법
- 종단접속: 가공선, 전기설비 등과 연결하는 방식
Ⅱ. 직선접속의 종류
1. 보통접속 (NJ: Normal Joint)
- 도체와 외부 금속층(Sheath)이 전기적으로 연결되도록 접속하는 방식.
- 가장 일반적인 방식으로 신뢰성이 높음.
2. 절연접속 (IJ: Insulated Joint)
- 단심 케이블에서 도체는 연결하지만, 금속 시스를 절연하는 방식.
- 시스 손실을 줄이고, 전위 상승을 방지하기 위한 접지 방식.
Ⅲ. 직선접속의 방식
1. PMJ (Prefabricated Joint) 공법
- 미리 제작된 접속부를 현장에서 조립하는 방식.
- 장점: 시공이 간편하고 신뢰성이 높음.
- 단점: 접속재 크기가 커서 공간이 필요함.
2. TMJ (Tape Molded Joint) 공법
- 절연층을 테이프로 감싼 후, 고온으로 몰딩하는 방식.
- 장점: 고전압에서도 신뢰성이 높음.
- 단점: 숙련자가 필요하고 시공이 복잡함.
3. CSJ (Cold Shrinkable Joint) 공법
- 냉각 수축튜브를 이용하여 절연을 보강하는 방식.
- 장점: 가장 간편한 방식, 시공 시간이 짧음.
Ⅳ. 스톱접속 (Stop Joint)
OF(유압식) 또는 POF(반유압식) 케이블에서 압력 유지 및 절연유 관리를 위해 사용됩니다.
1. 유지접속
- 장거리 전력선에서 절연유 통로를 차단하고 도체만 연결하는 방식.
- 활용 예시: 초고압 송전망에서 급유구간을 나눌 때.
2. 준유지접속
- 절연유가 바이패스 파이프를 통해 흐르는 방식으로, 필요 시 차단 가능.
- 활용 예시: 부분적으로 절연유를 유지해야 하는 시스템.
Ⅴ. 종단접속 (Termination Joint)
1. 기중 종단접속
- 공기 중에서 케이블과 변압기, 개폐기 등을 연결하는 방식.
- 활용 예시: 개방된 변전소에서 사용.
2. 가스중 종단접속
- SF6 가스가 충전된 GIS(가스 절연 개폐장치)와 연결하는 방식.
- 활용 예시: 초고압 변전소.
3. 유중 종단접속
- 절연유를 사용하는 변압기와 연결하는 방식.
- 활용 예시: 대형 유입변압기.
Ⅵ. 흥미로운 사례와 실제 적용 예시
- 도심 지중 송전망 구축
- 대도시에서는 송전선로를 지중화하여 미관을 개선하고 안전성을 높이고 있음.
- 대표 사례: 서울, 도쿄, 뉴욕의 지중 송전망.
- 국제 해저 케이블
- 국가 간 전력 공급을 위한 해저 케이블에서도 지중케이블 접속 기술이 사용됨.
- 대표 사례: 유럽 국가 간 HVDC(초고압 직류) 해저 송전망.
- 신재생 에너지와 지중케이블
- 태양광, 풍력 발전소에서 발생한 전력을 안정적으로 전송하기 위해 지중 케이블이 필수적으로 사용됨.
- 대표 사례: 독일 에너지전환 프로젝트(Energiewende).
Ⅶ. 결론
지중케이블 접속 방식은 전력망의 안전성과 효율성을 좌우하는 중요한 요소입니다. 현대 전력 시스템에서는 접속 방식의 선택이 유지보수 비용, 시스템 안정성 등에 큰 영향을 미치므로, 적절한 방법을 사용하는 것이 필수적입니다.
지중 송전망, 해저 케이블, 신재생 에너지 등 다양한 산업에서 활용되는 지중케이블의 접속 기술, 앞으로도 발전을 거듭할 것입니다. 앞으로 더욱 효율적이고 안정적인 전력 공급을 위한 기술이 기대됩니다!
다음 시간에는 더욱 유익한 전기이야기로 찾아오겠습니다.
