전력선이 안정적으로 송전되기 위해서는 다양한 전기적, 기계적 요소가 고려되어야 합니다. 그중에서도 애자(Insulator)는 전선을 철탑이나 목주에 고정시키면서도 전기적으로 절연하는 중요한 역할을 합니다. 이번 글에서는 애자의 정의부터 구비 조건, 섬락전압, 전압 분포, 그리고 애자련의 설계 시 고려해야 할 사항까지 자세히 설명해 드리겠습니다.
Ⅰ. 애자(Insulator)란?
애자는 전선을 철탑의 완금(arm) 또는 목주의 완목(crossarm)에 기계적으로 고정시키는 동시에 전기적 절연을 담당하는 절연지지체입니다. 쉽게 말해, 전선을 안정적으로 부착하면서도 전기가 외부로 누설되지 않도록 보호하는 역할을 합니다.
Ⅱ. 애자의 구비 조건
애자는 단순한 지지체가 아니라, 전기적·기계적으로 엄격한 요구 사항을 충족해야 합니다. 애자가 갖추어야 할 조건은 다음과 같습니다.
- 절연 내력 확보
- 정상적인 송전 전압뿐만 아니라 번개나 과전압(이상전압) 상황에서도 충분한 절연 성능을 유지해야 합니다.
- 우수한 표면 절연성
- 비, 눈, 안개 등의 환경에서도 표면 저항이 높아 누설전류(Leakage Current)가 적어야 합니다.
- 코로나 방전 및 아크 보호
- 고전압에서 발생하는 코로나 방전을 방지해야 하며, 표면에서 아크가 발생하더라도 손상되지 않아야 합니다.
- 강한 기계적 강도
- 전선의 무게뿐만 아니라, 강풍과 적설 하중 등의 외부 환경에도 충분한 기계적 강도를 가져야 합니다.
- 경제성과 내구성 확보
- 내구성이 뛰어나야 하며, 유지보수가 적고 경제적으로도 효율적인 재료로 제작되어야 합니다.
Ⅲ. 섬락전압(Flashover Voltage)이란?
1. 섬락전압의 정의
애자의 금속 고정 부분(금구) 사이에 점점 높은 전압을 인가하면, 일정 전압 이상에서 공기 절연이 파괴되며 지속적인 아크가 발생하여 애자가 단락됩니다. 이때의 전압을 **섬락전압(Flashover Voltage)**이라고 합니다.
2. 섬락전압의 종류
섬락전압은 실험 환경과 전압 형태에 따라 네 가지로 구분됩니다.
- 주수 섬락전압(Wet Flashover Voltage) : 50kV
- 고유 저항 10KΩ·㎝의 물을 45° 각도로 분당 3mm씩 분사한 상태에서 측정합니다.
- 건조 섬락전압(Dry Flashover Voltage) : 80kV
- 온도 20℃, 기압 760㎜Hg, 습도 11g/㎥에서 측정합니다.
- 충격파 섬락전압(Impulse Flashover Voltage) : 125kV
- 번개 등 순간적으로 발생하는 충격 전압에 대한 절연 내력을 측정합니다.
- 유중파괴전압(Oil Immersion Breakdown Voltage) : 140kV
- 절연유 속에서 측정하는 방식으로, 고압 변압기 등에서 활용됩니다.

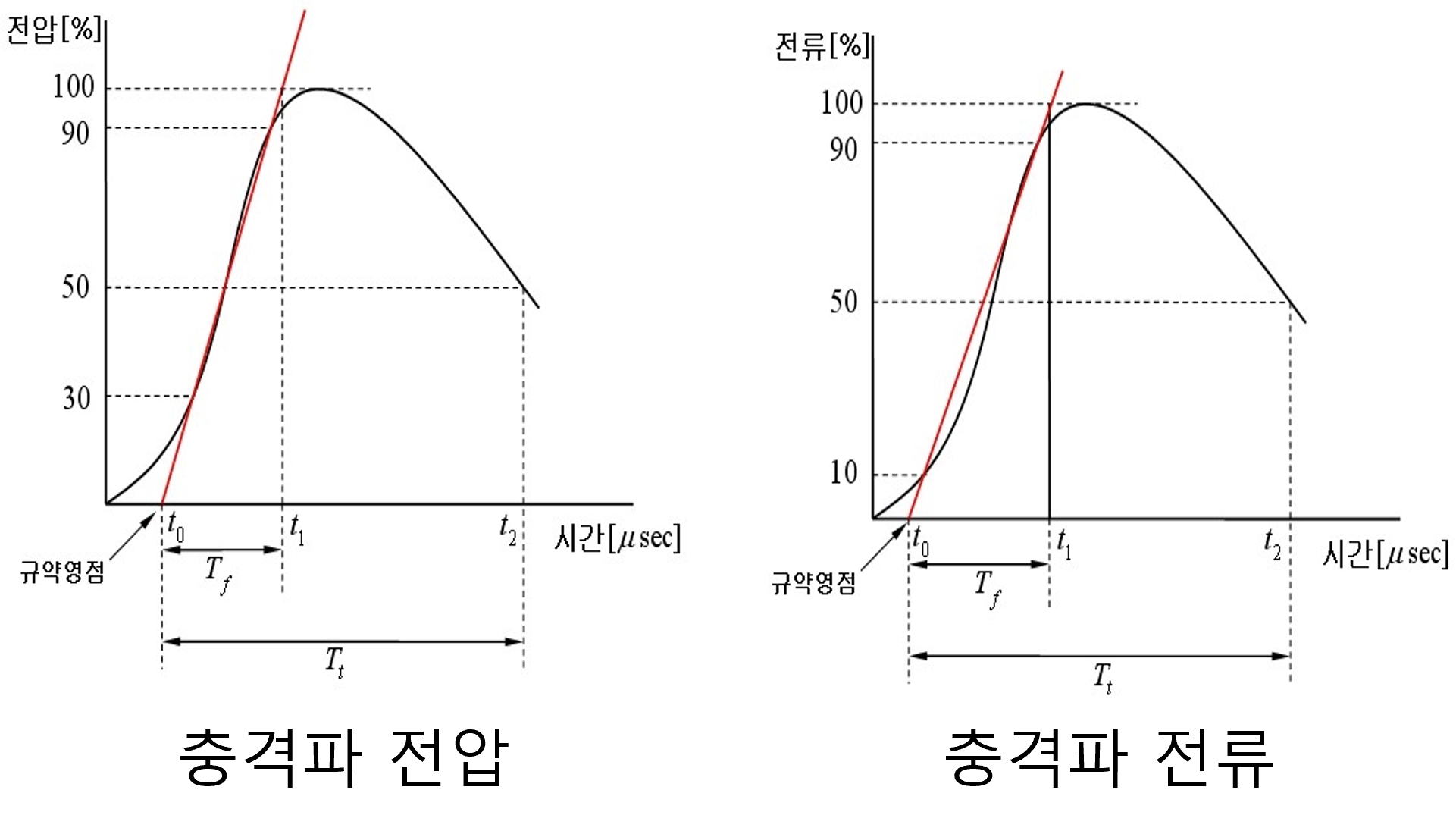

🔹 참고: 충격파 전압은 **표준파(1.2/50㎲)**를 기준으로 하며, 50% 섬락전압이란 표준파형 충격 전압을 여러 번 인가했을 때, 절반 정도가 섬락하는 전압을 의미합니다.

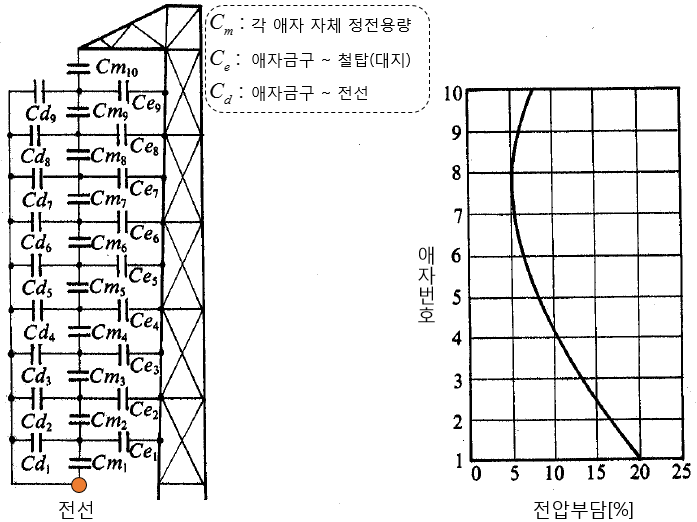

Ⅳ. 애자련의 전압 분포
애자련(Suspension String)은 여러 개의 애자를 직렬로 연결하여 송전선의 절연을 확보하는 구조입니다.
1. 전압 분담의 불균형
애자련 내 각 애자에 걸리는 전압은 균등하지 않습니다.
- 전선에 가까운 애자 → 가장 높은 전압 부담
- 중간 애자 → 상대적으로 낮은 전압 부담
- 지지물에 가까운 애자 → 약간 높은 전압 부담
즉, 전선과 가까운 애자가 가장 취약하므로 이를 보호할 필요가 있습니다.
2. 전압 분포 개선 방법
전압을 고르게 분포시키고 애자의 보호 성능을 높이기 위해 **초호환(Arcing Ring, Arcing Horn)**을 설치합니다.
- 초호환은 전선과 애자 사이의 정전용량을 증가시켜 전압 분포를 개선합니다.
- 섬락 발생 시 애자의 열적 파괴를 방지하는 역할도 합니다.
Ⅴ. 애자련(Suspension String) 개수 결정 시 고려 사항
애자련을 구성할 때에는 다음 사항을 신중히 고려해야 합니다.
- 이상전압(Overvoltage)에 대한 섬락 방지
- 내부 이상전압에 대해 섬락이 발생하지 않도록 애자 개수를 설정해야 합니다.
- 내부 이상전압이란?
- 개폐 서지(Switching Surge) 또는 고장 시 발생하는 순간적인 이상전압을 의미합니다.
- 보통 최대 상규 대지전압의 약 4배까지 발생할 수 있습니다.
- 애자련 내 일부 애자가 고장 나더라도 안전성을 유지할 수 있도록 여유를 둬야 합니다.
- 염해 및 오염 환경 고려
- 해안 지역이나 산업 지역 등 오염이 심한 곳에서는 추가적인 애자를 설치하여 절연 성능을 높입니다.
- 애자련의 연능률(Effective Utilization Ratio) 계산
- 애자련의 성능을 평가하기 위해 연능률을 고려합니다.
- 연능률(η) 공식:
- V : 애자련 전체의 건조 섬락전압
- n : 애자 개수
- V1 : 애자 1개의 건조 섬락전압
즉, 연능률이 1에 가까울수록 전압 분포가 이상적으로 균등하다는 의미입니다.
맺음말
애자는 단순한 절연체가 아니라, 송전선의 안정성과 효율성을 결정짓는 중요한 요소입니다. 특히 고전압 환경에서는 섬락전압과 전압 분포 등을 면밀히 분석하여 적절한 애자 개수와 보호 장치를 설계하는 것이 매우 중요합니다.
전력 설비에서 애자의 역할과 중요성에 대해 설명해 드렸는데, 도움이 되셨기를 바랍니다. 앞으로도 더욱 유익한 전력 기술 정보를 공유해 드리겠습니다. 감사합니다.
